木材干燥指用天然和人工方法強制對木材中的水分蒸發(fā)逸散，使木材的含水率降至符合使用要求的含水率，避免濕材在貯存、運輸和使用的過程中受蟲菌的侵蝕和木材劈裂、變形，提高木材制品的質(zhì)量，延長使用壽命。

一：干燥處理

1、人工干燥：將木材密封在蒸氣干燥室內(nèi)，借蒸氣促進水分蒸發(fā)，使木材干燥。（根據(jù)木材的大小、厚薄，如4cm板材烘干時間一般需要一個星期），干燥的程度最高可使木材含水量僅達3%，但經(jīng)過高溫蒸發(fā)后的木質(zhì)發(fā)脆失去韌性容易受到損壞而不利于雕刻家具。通常原木干燥的程度應(yīng)保持在含水量30%左右。

2、自然干燥：將木材分類放置通風處（板材、方才或圓木），擱置成垛，垛底離地60cm左右，中間留有空隙，使空氣流通，帶走水分，木材逐漸干燥。自然干燥一般要經(jīng)過數(shù)年或數(shù)月，才能達到一定的干燥要求。

二、木材干燥目的

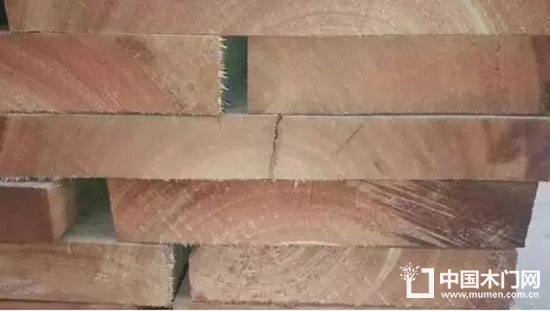

1、防止零部件發(fā)生變形和開裂。

木材中的水分在向空氣中排除時，就會引起木材體積的收縮。如果收縮的不均勻，木材就會出現(xiàn)開裂或變形。若是將木材干燥到與使用環(huán)境相適應(yīng)的程度或使用要求的狀態(tài)，就能保持木材的體積尺寸的相對穩(wěn)定，而且是經(jīng)久耐用。

2、預防木材的變質(zhì)與腐朽，延長木制品的使用壽命。

濕木材如果長時間堆放在露天空氣中，若不采取適當?shù)拇胧?，往往會發(fā)生腐朽或 遭蟲害。當木材含水率降低到20%以下時，可大大減少菌類和害蟲的侵害與破壞。所以，一般在生產(chǎn)單位，把木材干燥到含水率8-15%左右。這樣不僅保證了木材的固有性質(zhì)和強度，而且也提高了木材的抗腐蝕能力。

3、提高木材和木制品的力學強度，改善木材的物理性能。

當木材的水份含量在纖維飽和點以下時，木材的物理力學強度會隨其減低而增高；同時木材也易于鋸割和刨削加工，減少了對木工機械的損失。

4、減輕木材的重量，有利于提高車輛的運載能力。

新砍伐的木材，其含水量甚至超過了本身的重量，經(jīng)過短期存放、自然干燥后，它的含水量仍然很高。木材經(jīng)過室干后，其重量可減輕約30-50%，有利于提高車輛的運載能力。

總之，經(jīng)過干燥的木材，可以保證木材制品的質(zhì)量，改善木材的使用性能，延長使用年限，從而節(jié)約了木材。多年來的實踐證明，木材干燥在生產(chǎn)上是不可缺少的過程，在科學上已成為專門的學科。

三：木材干燥設(shè)備

公司烘干根據(jù)木材干燥原理，使用電力加溫加濕，先后經(jīng)過預熱階段、干燥除濕階段 、中間處理干燥階段 、終了處理階段四個階段進行，干燥過程是由表到里的干燥過程。

對于厚度超過10CM以上的木材，必須通過強力微波干燥處理，其烘干原理是滲透性干燥，是由內(nèi)到外的干燥過程。

四：木材干燥過程

首先將木材裝入爐中，要求平整放置，不易變形；

板材之間用大小一致的隔條分開，便于通風和干燥，提高干燥速度；

干燥過程中通過干燥介質(zhì)的產(chǎn)生，將木材干燥過程中的熱量傳遞給木材；同時又將木材中蒸發(fā)出來的水分帶走。

五： 木材應(yīng)該干燥到什么程度

木材置于一定的環(huán)境下，在足夠長的時間后，其含水率會趨于一個平衡值，稱為該環(huán)境的平衡含水率。當木材含水率高于環(huán)境的平衡含水率時，木材會排濕收縮，反之會吸濕膨脹。例如，廣州地區(qū)年平均的平衡含水率為15.1%，北京地區(qū)卻為11.4%。干燥到11%的木材用于北京是合適的，可用于廣州將會吸濕膨脹，產(chǎn)生變形。所以說，木材干燥要適當，并非越干越好。不同地區(qū)、不同用途，對木材含水率的要求也是不一樣的。

六：含水率測量的方法

生產(chǎn)中一般采用烘干法和電測法。烘干法就是計量木材試片烘干前和烘干后（絕干）含水量差異來測出含水率的方法，此方法精確度高，但費時繁瑣，一般適用于實驗室。電測法是根據(jù)木材的某些電學特性與含水率的關(guān)系，設(shè)計成含水率測量儀器直接測量木材含水率的方法，快速方便，精度不如烘干法，但能滿足生產(chǎn)工藝要求，適合于大批量木竹制品生產(chǎn)等方面應(yīng)用。

1） 烘干法測量（絕干實驗法）

首先在被測的木材中鋸取大約20mmX20mmX20mm尺寸的有代表性的含水率試片。所謂代表性就是這塊試片的干濕程度與整塊木材相一致，并沒有夾皮、節(jié)疤、腐朽、蟲蛀等缺陷。一般應(yīng)在距離鋸材端頭250~300mm處截取。將含水率試片刮凈毛刺和鋸屑后，應(yīng)立即在精確度為0.01g，量程不小于200g的天平上稱其質(zhì)量，將該質(zhì)量記為M，然后將試片放入溫度為103±2℃的恒溫箱中烘6h左右，再取出稱質(zhì)量，并作記錄，然后再放回烘箱中繼續(xù)烘干。隨后每隔2h稱一次，直到最后兩次稱量的質(zhì)量不變，就是絕干質(zhì)量，記為Mo。這樣就可按下式計算出含水率：W=（M-Mo）/ Mo×100%

注意事項：由于薄試片暴露在空氣中其水分容易發(fā)生變化，因此，測量時要注意截取試片后或取出烘箱后應(yīng)立即稱質(zhì)量，如不能立即稱質(zhì)量，須立即用塑料袋包裝，防止水分蒸發(fā)。

2） 電測法測量

電測法一般以直流電阻式（插針式）和交流介電式（感應(yīng)式）為主。

插針式木材含水率測定儀是用探針插入木材內(nèi)層，測得兩電極之間的電阻。此測量儀用于木材、人造板的含水率測定比較好。

插針式注意事項：

a) 被測物溫度0～40℃ 環(huán)境相對濕度＜85%

b) 測量時要根據(jù)木材的種類進行調(diào)檔，并且對表進行調(diào)“零”處理

c) 測定點一般應(yīng)在距離鋸材端頭200mm長以上

d) 把測定儀剛針插入木材中深約6毫米左右

e) 一般木材橫紋方向顯示值要小，檢測時一般應(yīng)以橫紋方向為依據(jù)

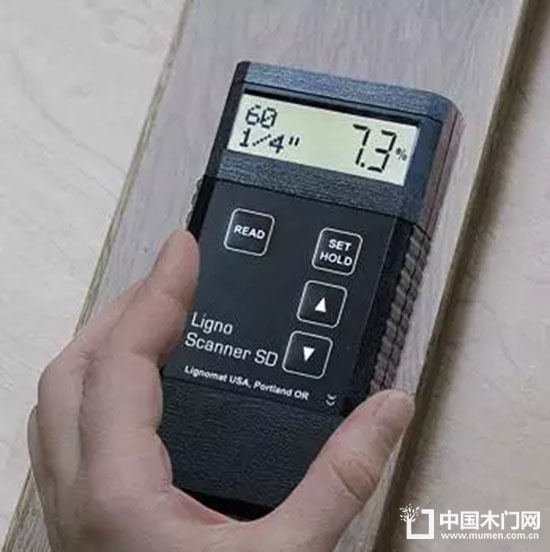

感應(yīng)式木材含水率測定儀是根據(jù)電磁波對水分子的極化作用，從而影響以木材和空氣為介質(zhì)的探頭等效電容的充放電電壓的原理設(shè)計的，由探頭、顯示器、指示燈、樹種修正撥號盤、啟動開關(guān)和內(nèi)部數(shù)字電路組成，可以測定各種木材的含水率，測量時把探頭緊貼在木材表面上，這種儀器測量迅速，操作容易，由于在測量時不破壞產(chǎn)品表面，所以可以用于成品檢驗的測定，但其測量精確度差。

感應(yīng)式注意事項：

f) 被測物溫度0～40℃ 環(huán)境相對濕度＜85%

g) 測量時要根據(jù)木材的種類和測試物體的厚度進行調(diào)檔（參照使用說明書）

h) 測定點一般應(yīng)在距離鋸材端頭200mm長以上

i) 由于感應(yīng)試有穿透性，所以測試物件要求懸空，以免影響其真實數(shù)值

七：木材含水率的抽樣方法

測定時，應(yīng)在抽樣現(xiàn)場（或一地區(qū)）進行，取試件離地面100mm以上部分作為測試部位，任選三個不同位置的零件，在每一個零件上任選三個點各測一次，注意上面提到的選點范圍，分別求出三個零件上測得的平均值，以其中最大的平均值作為該試件的木材含水率測定值。

電池電量不足時對檢測結(jié)果有影響

當電池電壓小于額定電壓的70~80%時，測量顯示值將會變小。如在額定電壓下測量值是14%，當電壓小于額定電壓的70%時，檢測同一物件，說明電池電量不足，此時儀表雖然還可以工作，但所顯示讀數(shù)已不準確，需要更換新的電池才能保障測量的準確性。

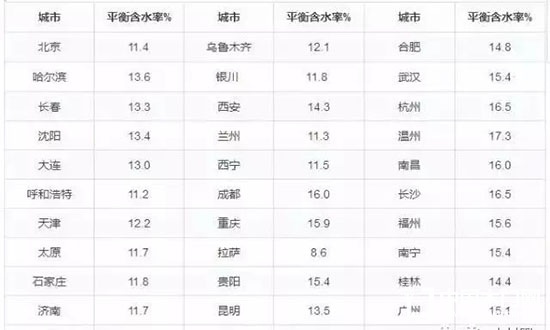

八：我國主要城市木材平衡含水率年平均值

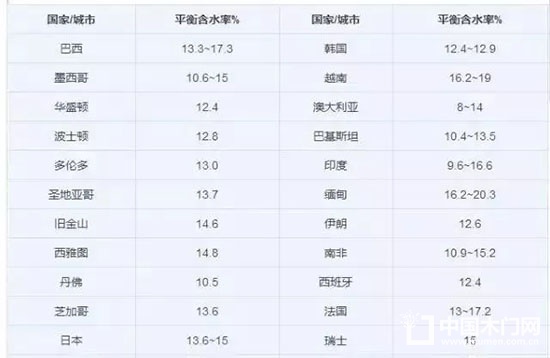

九：世界各地木材平衡含水率年平均值
