近年來(lái)時(shí)尚涂裝的主角當(dāng)屬亞光效果，雅致的光澤低調(diào)有內(nèi)涵，簡(jiǎn)約中透著輕奢格調(diào)。而綜合性能優(yōu)異PU亞光面漆，一直倍受涂裝師傅的寵愛(ài)。但有的師傅也會(huì)碰到以下難題：PU亞光面漆的光澤忽高忽低，對(duì)家具涂裝生產(chǎn)和涂裝質(zhì)量產(chǎn)生不良影響。

那么到底是什么原因造成PU漆膜光澤不穩(wěn)定，老師傅今天就為大家科普其中一個(gè)因素：固化劑的添加量。

亞光面漆的消光機(jī)理

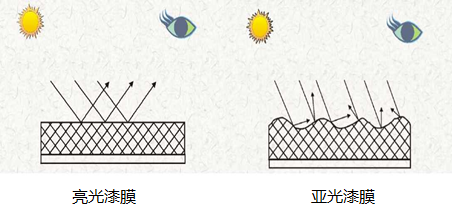

亞光面漆是如何進(jìn)行消光的？亞光面漆含有一定量的消光劑，在進(jìn)行施工后，隨著稀釋劑的揮發(fā)，消光劑上浮至漆膜表面。

消光粒子本身具有一定的粒徑，當(dāng)稀釋劑揮發(fā)及涂膜干燥后，隨著涂膜的干燥收縮，消光粒子在涂膜表面形成細(xì)微的凹凸?fàn)顟B(tài)，當(dāng)光照射到涂膜表面時(shí)，由于產(chǎn)生漫反射，從而降低了光澤。

固化劑添加量影響著消光劑的發(fā)揮

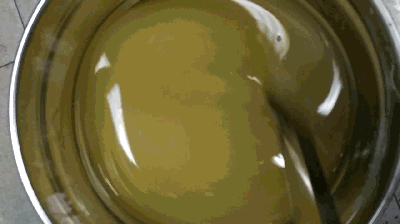

在施工、晾干環(huán)境溫濕度相同、稀釋劑的添加量相同的情況下，可以發(fā)現(xiàn)當(dāng)亞光面漆固化劑的添加量高于標(biāo)準(zhǔn)添加量時(shí)，光澤明顯偏高，低于標(biāo)準(zhǔn)添加量時(shí)，光澤偏低。

這是因?yàn)楣袒瘎┯绊懥似崮こ赡に俣?，從而影響到消光劑的發(fā)揮。當(dāng)固化劑添加過(guò)量時(shí)，成膜速度加快，涂料施工后，消光劑的遷移受到抑制，涂膜的形成及干燥速度越快，能夠聚集到涂膜表面的消光劑就越少，這樣漆膜的光澤就越高。反之，固化劑不足時(shí)，漆膜的光澤就會(huì)越低。

調(diào)整面漆光澤從固化劑著手？

在涂裝過(guò)程中，為了追求亞光面漆理想的光澤度，可以自行調(diào)整固化劑的添加量嗎？

老師傅給出的答案是，得不償失。

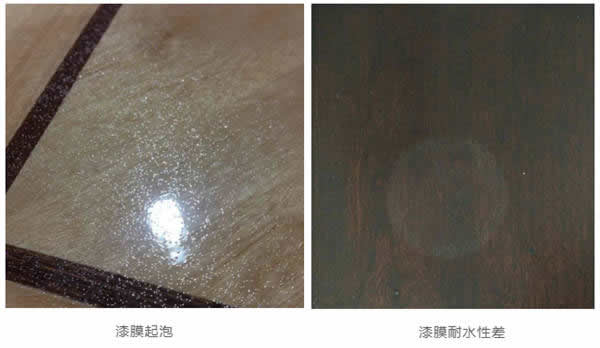

施工配比時(shí)如果少加固化劑，漆膜中就會(huì)有多余的未交聯(lián)的樹(shù)脂，除了對(duì)光澤產(chǎn)生影響，還會(huì)導(dǎo)致漆膜發(fā)軟、耐劃傷差、容易出現(xiàn)壓痕等弊??；如果多加固化劑，漆膜中就會(huì)有多余的未交聯(lián)的固化劑，同時(shí)也會(huì)導(dǎo)致漆膜脆、起泡、附著力差等不良現(xiàn)象發(fā)生。

以上兩種情況下形成的漆膜內(nèi)在質(zhì)量既達(dá)不到最佳狀態(tài)，漆膜中未反應(yīng)的成分也會(huì)導(dǎo)致漆膜表面耐液性和抗老化性能表現(xiàn)欠佳！

除此之外，影響漆膜光澤的因素還有很多，如油漆的涂布量、稀釋劑的添加量、施工環(huán)境的溫濕度等等。

因此，選擇可信賴(lài)的產(chǎn)品，在施工過(guò)程中，要相信專(zhuān)業(yè)的研發(fā)團(tuán)隊(duì)經(jīng)過(guò)無(wú)數(shù)次試驗(yàn)與實(shí)踐驗(yàn)證的結(jié)果，嚴(yán)格按照產(chǎn)品說(shuō)明書(shū)規(guī)定的配比添加固化劑，是控制漆膜光澤非常重要的一個(gè)環(huán)節(jié)。

涂裝顏值與實(shí)力，二者皆不可拋，認(rèn)清原理，涂裝功力才能更上一層樓。

圖文來(lái)源：華潤(rùn)家具漆公眾號(hào)，侵刪
