聚氨酯PU漆是木用涂料中使用最廣泛的一個品種，因其配方可變性強、性能卓越，表面裝飾性好等優(yōu)點備受家具企業(yè)青睞。

擁有高端涂料產(chǎn)品，如同手握“利器”。但有的涂裝師傅總是覺得即使是“利器”還是需要經(jīng)過自己的一番調(diào)教。例如小徒弟就喜歡在夏天少加固化劑，冬天多加固化劑。

那么自行調(diào)整雙組份PU漆中固化劑的添加量，究竟會發(fā)生什么？

PU漆配比不當(dāng)易造成涂裝弊病

由于聚氨酯涂料的干膜質(zhì)量受施工環(huán)境和施工條件影響非常大，主要表現(xiàn)在：主劑和固化劑之間配比有嚴格要求，如果配比不當(dāng)則會影響最終漆膜性能，出現(xiàn)如下漆膜弊?。?/p>

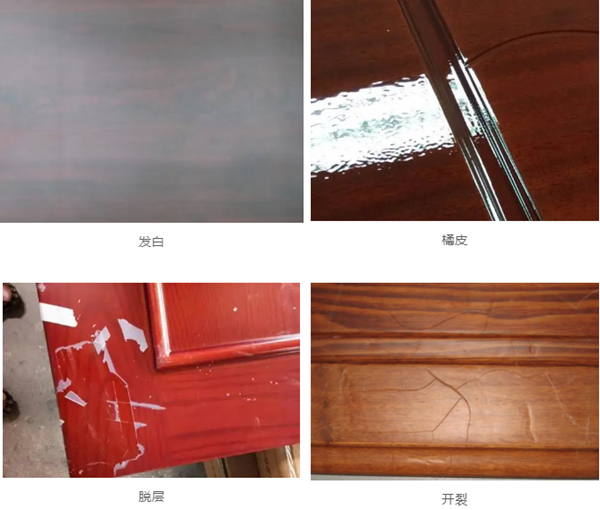

添加過量固化劑

表干過快、膠化時間縮短、發(fā)白、橘皮、開裂、脫層

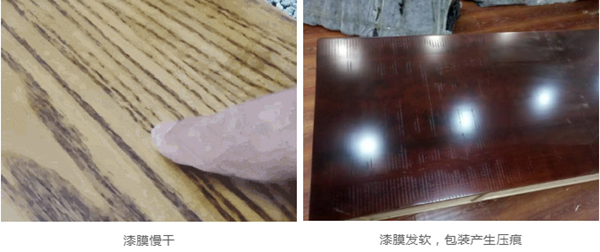

固化劑添加不足

慢干、漆膜發(fā)軟、容易產(chǎn)生壓痕、光澤變化、下陷、表面抗性差

本想事半功倍，反倒弄巧成拙，為什么固化劑添加量輕微的變化會產(chǎn)生如此多的影響呢？這就要從PU漆的結(jié)構(gòu)與分類說起。

什么是聚氨酯漆

聚氨酯漆即聚氨基甲酸酯漆，是指在其漆膜中含有相當(dāng)數(shù)量的氨酯鍵的涂料。

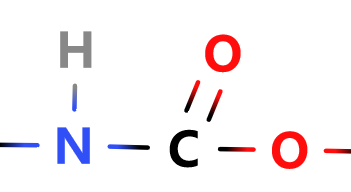

氨酯鍵化學(xué)結(jié)構(gòu)式

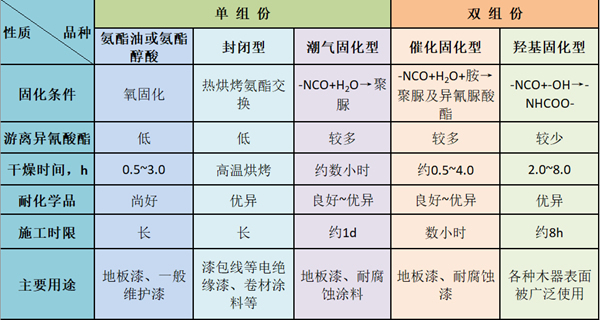

聚氨酯漆的分類

按照組份可分為單組份聚氨酯漆、雙組份聚氨酯漆。單組份聚氨酯漆包括氨酯油或氨酯醇酸、封閉型、潮氣固化型，雙組份聚氨酯漆包括催化固化型和羥基固化型；而羥基固化型就是我們在家具上廣泛使用的雙組份PU漆了。

雙組份PU漆主要是通過異氰酸酯與羥基發(fā)生化學(xué)交聯(lián)反應(yīng)成膜。

市面上供應(yīng)的雙組份PU漆一般分為主劑、固化劑及稀釋劑，主劑含有羥基樹脂，固化劑是含有異氰酸酯基團的樹脂，主劑和固化劑按一定的配比混合，再加入適量的稀釋劑調(diào)整施工粘度，即可進行施工。

固化劑添加比例切勿自行調(diào)整

雙組份PU漆的固化劑添加量不當(dāng)會對漆膜的性能產(chǎn)生嚴重的影響，類似小徒弟這種習(xí)慣性在夏天少加固化劑，冬天多加固化劑的做法風(fēng)險極大，主要原因如下：

不同的PU漆產(chǎn)品在配方設(shè)計之初會與客戶生產(chǎn)現(xiàn)場的實際需求相匹配，篩選不同種類樹脂和固化劑，并經(jīng)過多種方案比較，最終選擇其中一個最優(yōu)方案由工廠制備成漆后交給客戶使用。

配方工程師在解決客戶關(guān)注的性能同時，還要使得漆膜的其它各項性能保持很好的平衡，否則會顧此失彼、得不償失！

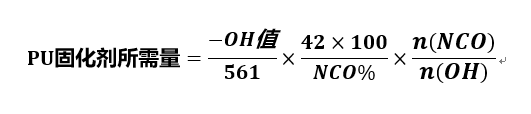

通常配方工程師會根據(jù)如下公式計算出所需固化劑的添加量，并在試驗中不斷驗證漆膜各項性能是否符合配方設(shè)計要求。

式中：

-OH值——PU含羥基樹脂的羥值（mgKOH/g）；

561——常數(shù)；

42——NCO當(dāng)量；

100——PU含羥基樹脂設(shè)定的固含量；

NCO%——固化劑的NCO含量；

n(NCO)/n(OH)——異氰酸基與羥基的摩爾比值；

因此，雙組份PU漆中固化劑的添加量看似一個簡單的問題，實際上卻隱含了更深層次的學(xué)問，在實際使用中不能隨意更改！

如在家具涂裝過程中，確實需要調(diào)整雙組份PU漆某些方面的性能，需要與專業(yè)技術(shù)人員進行充分溝通，根據(jù)實際情況對配方進行優(yōu)化完善！

專業(yè)的事情，請放心交給專業(yè)的團隊，讓涂裝施工事半功倍。

圖文來源：華潤家具漆公眾號，侵刪
