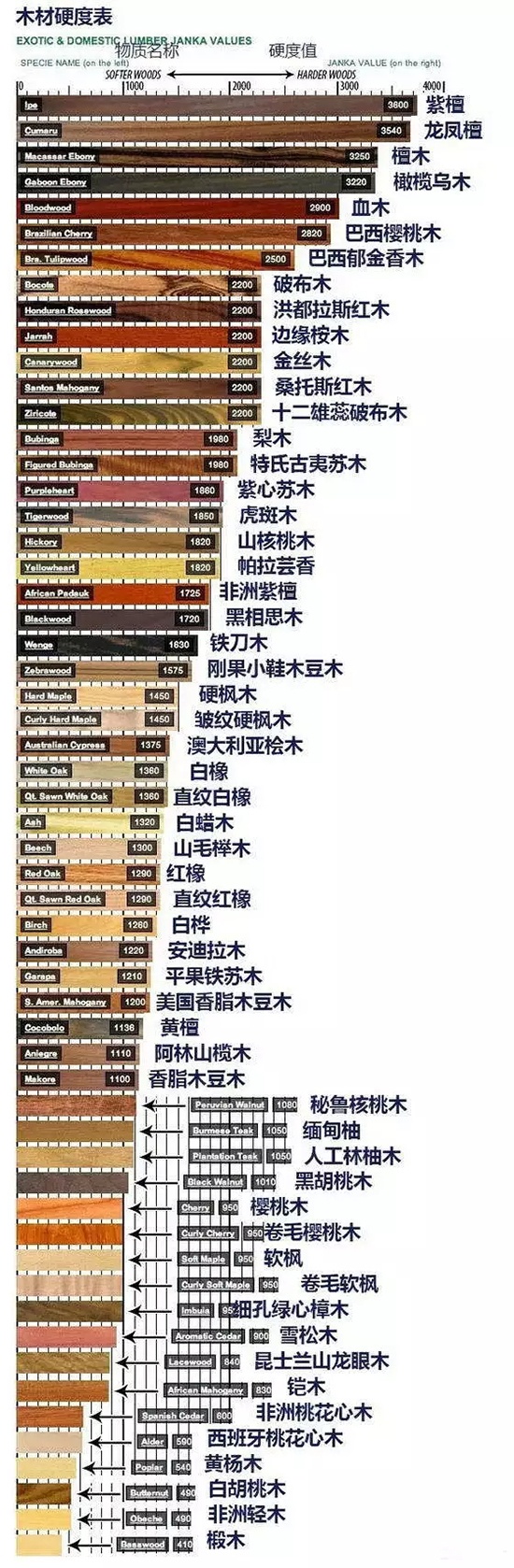

圖中的單位是詹氏硬度（Janka Hardness），測試方法是用壓力器將直徑11.28毫米的鋼珠壓入木材中，深度達鋼珠高度一半時所需要的荷載。美國常用紅橡木的1290bf硬度作為比較值，并不是越硬的木材越貴或越好，比如胡桃木比紅橡木要軟，但價格卻貴得多。

另外大多超硬木材都是需要保護的珍稀材種。

紫檀（Pterocarpus santalinus）

產(chǎn)地：印度南部安德拉邦

心邊材區(qū)別明顯，邊材狹，白色，邊材至心材急變；新伐材的心材桔紅色，時久，則變?yōu)榧t葡萄酒色，其色為紫黑色或幾乎是黑色。有光澤，紋理斜，結(jié)構(gòu)累贅，斷面致密，散孔材。管孔中等至小或很少，肉眼下勉強可見。管孔內(nèi)不含侵填體，多含紅褐樹膠或白色沉積物或否，木射線極細，放大鏡下不明晰稍密。

材性：干燥困難，緩慢，但少開裂，心材對樹木腐菌、白蟻和其他蟲害有免疫力，耐久性強，故在使用上不需要防腐處理。木材堅韌，木材堅韌、極硬、極硬。斜紋理。

檀香（Santalum album）

產(chǎn)地：印度、東南亞、澳大利亞

邊材白色、無氣味、心材，新砍時為淡黃褐色，暴露大氣中變?yōu)榘岛稚?，時間長久后則為暗紅褐色，多少有點陰晦的光澤，木材香馥郁，這種特殊芬芳經(jīng)千年不散。無特殊滋味，偶而在徑切面呈現(xiàn)弱的波狀紋理或稀有鳥眼花紋，結(jié)構(gòu)極細而均勻。散孔材。木射線很細在放大鏡下可見。

材性：材質(zhì)細而重，含水量12%時，密度為0.92g/cm3,硬度中等至硬,紋理直或稍具波浪形、致密。干燥緩慢，耐久性強。

烏木（Diospyros ebemum）

產(chǎn)地：印度、斯里蘭卡

心邊材區(qū)別明顯，邊材白色或黃白色，寬。心材黑玉色，間以淡黑色條紋。木材在磨光后，出現(xiàn)黑金屬光澤，加工面堅硬光滑，紋理直至不規(guī)則或波狀，結(jié)構(gòu)極細，致密而均勻，無特殊氣味，木射線很細，心材呈細的帶白色的帶。

材性：材質(zhì)致密，特別堅硬、甚重，氣干密度為1.16g/cm3,干燥不易，干燥過程中易發(fā)生端裂或表面裂，耐久性強并對留粉甲蟲有免疫力。

柚木（Tectona grandis）

產(chǎn)地：印度、馬來亞、緬甸和泰國

心邊材區(qū)別明顯，邊材淺黃褐色；心材金黃色，久之變?yōu)樯铧S褐色，在生長干燥地區(qū)多呈褐色條經(jīng)緯度，弦面上呈拋物線花紋，木材有光澤，新材略有刺激性氣味，無滋味，觸之有脂感，在柚木材上有油脂的觸覺，紋理通常直，但在同產(chǎn)區(qū)者亦有交錯紋理，結(jié)構(gòu)中至略粗，環(huán)孔材，生長輪明顯，甚寬，不勻。木射線多，在肉眼下可見。

材性：緬甸產(chǎn)柚木密度0.60g/cm3。木材干燥狀況良好，在天然干燥時需加遮蓋，以防干燥過快；穩(wěn)定性好，濕脹性小，材色易于改變，但干燥后的木材顏色一致。耐腐性強，防腐性強，防腐處理困難。邊材易被蟲蛀，但心材對白蟻及海中腐木生物的抵抗力甚強。具有良好的力學性質(zhì)，耐腐損。

木蓮（Manglietia fordiana）

產(chǎn)地：中國

宏觀構(gòu)造特點：邊林區(qū)別明顯。邊材灰淡黃色，心材小，淡黃褐色。紋理直，結(jié)構(gòu)細，材質(zhì)輕。年輪明顯，寬窄均勻，輪界有細線。散孔材。管孔略多，甚小，分布均勻，木射線少、略細，分布不均勻，徑面木射線斑紋不明顯。

材性：氣干密度為0.437g/cm3，輕。干燥易，干縮小。心材耐磨，對白蟻及蟲害抵抗力強。

香樟（Cinnamomum camphora）

產(chǎn)地：中國

心邊材區(qū)別明顯或略明顯。邊材寬，黃褐至灰褐色，心材紅褐色或染有暗色條紋。木材具典型的樟腦氣味。有光澤，紋理斜或交錯，結(jié)構(gòu)細。年輪明顯，寬窄不勻，早材帶稍寬，晚材帶色深，構(gòu)成深色的輪界線。散孔至闐散孔材。早材至晚材管孔逐漸變小。軸向薄壁組織環(huán)管束狀，少數(shù)翼狀；木射線細，徑面可見斑紋。

材性：氣干密度0.535g/cm3，輕。干燥易翹曲和徑裂，干縮小。不易腐朽和蟲蛀，耐久性強，切面光滑。

楠木

產(chǎn)地：中國

心邊材區(qū)別不明顯。木材黃褐略帶線綠色。有光澤和香氣，紋理斜，結(jié)構(gòu)細。年輪明顯。輪界有深褐色細線。散孔材。管孔細。軸向薄壁組織環(huán)管束狀。木射線細，寬狹不勻，徑面射經(jīng)斑紋細而密。

材性：氣干密度為0.61g/cm3，中等。干燥時有翹曲現(xiàn)象，經(jīng)久不腐，加工易，切面光滑；油漆、膠粘性良好。

黃檀（Dalbergia hupeana）

產(chǎn)地：中國

心邊材區(qū)別不明顯，木材淺黃褐色。年輪略明顯，寬窄不勻。散孔材，管孔略小，小至中，多數(shù)單獨分布。軸向薄壁組織豐富，傍管型翼狀，聚翼狀，離管型帶狀，輪界狀，木射線細，略小，色淺。弦面具波痕。

材性：氣干密度0.987g/cm3，重。干燥緩慢。耐腐，但易遭蟲蛀。材質(zhì)堅硬，切削困難，切面光滑。耐磨，耐沖擊。

槐樹（Sophora Japonica）

產(chǎn)地：中國

心邊材區(qū)別明顯，邊材窄，黃白色，心材深灰褐色。紋理直，結(jié)構(gòu)略粗，年輪明顯。通常窗而不勻。環(huán)孔材。早材管孔中至略大，通常寬2-3列心材中常含褐色樹膠，晚材管孔略小，或團狀或短切線。木射線細而少，色淺。

材性：氣干密度0.722g/cm3，中等，耐磨、但邊材易蟲蛀，切削易，切面光滑。

刺槐（Robinia pseudoacacia）

產(chǎn)地：中國

心邊材區(qū)別明顯，邊材淺黃色，甚窄；心材暗黃褐色，木材具光澤，紋理直，結(jié)構(gòu)粗，年輪明顯，通常寬而不勻。環(huán)孔材。早材管孔中至大，2至數(shù)列寬，密集，在心材中完全填滿侵填物。晚材管孔小而少，中部顯散，邊緣排列成團狀或側(cè)向連成斷續(xù)同心帶。軸向薄壁組織豐富，傍管型環(huán)管狀、翼狀、聚翼狀，木射線至中，徑面射線斑紋不明顯。

材性：氣干密度0.792g/cm3 ,重，干燥宜慢，否則易翹曲，心材耐久耐濕且耐火，邊材不腐耐，易受蟲蛀。加工和切削困難，切面光滑。油漆和膠粘性很好。

花櫚木（Ormosia hosiei）

產(chǎn)地：中國

心邊材區(qū)別極明顯。邊材淺黃褐色；心材暗褐色帶黃（巧克力色），紋理斜，結(jié)構(gòu)中等，有光澤。木射線細肉眼下略可見，弦面有波痕。年輪不明顯。散孔材。管孔小，肉眼可見，單獨或復管孔（多為2-3個）。管孔內(nèi)含白色沉積物，軸向薄壁組織頗豐富，在肉眼下明顯。

材性：材質(zhì)硬重，氣干密度0.742g/cm3,干燥不易，邊材與心材的弦向收縮差異大，常在心邊材交界處開裂，能耐腐，但邊材易遭蟲蛀。木材易加工，切削不難，膠著和油漆性能好。握釘力強。

楓香（Liquidambar formosana）

產(chǎn)地：中國

心邊材區(qū)別不明顯。木材灰褐色至灰紅色。邊材易青變，紋理交錯，結(jié)構(gòu)細。年輪不明顯。散孔材。管孔小分布均勻，木射線細。軸向受傷樹膠道在橫切面上呈弦線，常含白色沉積物。

材性：氣干密度0.588g/cm3，中等，干燥易翹曲變形，脹縮率也大，因此須慢慢地干燥，不耐腐，心材在立木時易腐朽，邊材在采伐后易變色；腐朽材有黑暗色“界線”。不易劈裂。油漆著色和膠接性能良好。

榿木（alnus cremastogyne）

產(chǎn)地：中國

心邊材區(qū)別不明顯，木材黃色，日久后帶淺紅褐色，紋理直，結(jié)構(gòu)細而疏松，年輪明顯，年輪界以細線，波浪形。散孔材，管孔數(shù)多而小。分布均勻，單獨或呈2至數(shù)個徑列復管孔。木射線具寬窄兩種，徑面上寬射線斑紋略明顯，略同材色，常具髓斑。

材性：氣干密度輕。干燥易，無過分翹曲和開裂，干后易于定形。易防腐處理，但本身不耐腐，木段須及時鋸板，否則易產(chǎn)生綠褐色的變色。油漆和膠粘性能良好。

麻爍（Quercus acutissima）

產(chǎn)地：中國

心邊材區(qū)別明顯。邊材灰褐色或暗褐色，略寬。心材紅褐色或栗褐色。木材有光澤。紋理直或斜，結(jié)構(gòu)粗、年輪明顯，不勻。環(huán)孔材。早材管孔大至甚大，1至數(shù)列，侵填體多。晚材管孔小，徑列或火焰狀排列，色淺。軸向薄壁組織豐富，環(huán)管型和離管帶狀。木射線有寬、窄兩種，前者甚寬，徑面有美麗而明顯的射線斑紋。

材性：氣干密度0.93g/cm3,重。不易干燥，易產(chǎn)生徑裂和翹曲。木材耐腐性中，耐磨。油漆和膠接性能尚佳。

柞木（Quercus mongolica）

產(chǎn)地：中國

心邊材區(qū)別明顯。邊材淡黃白帶褐色，心材褐色至暗褐色， 有時略帶黃色。有光澤。經(jīng)緯度理直或斜，結(jié)構(gòu)粗。年輪甚明顯，呈波浪狀。環(huán)孔材。晚材管孔小至甚小多數(shù)呈輻射狀排列。具侵填體。軸向薄壁組織環(huán)管狀和離切狀。木射線有寬、窄兩種，前者數(shù)其少，色淺，徑面寬射線有光澤，構(gòu)成極明顯的斑紋。

材性：氣干密度為0.766g/cm3，重，干燥困難，易翹曲和開裂，耐水，耐磨。握釘力大，油漆著色性能良好，膠著不易。

核桃（Juglans regia）

產(chǎn)地：中國

心邊材區(qū)別明顯。邊材淺黃褐色帶灰；心材紅褐色帶柴色，甚至帶黑褐色，往往間有深色條紋，久露空氣中呈巧克力色。紋理直或斜，結(jié)構(gòu)略細，有光澤，年輪明顯，輪界呈微波狀。闐散孔材。管孔小，肉眼可見。早材管孔在肉眼下明晰，略具孔環(huán)；逐漸向年輪外緣減小。管孔多數(shù)單獨或復管孔，徑列或斜列，少數(shù)含有侵填體。木射線細而多，我淺，肉眼下可見，徑列或徐列，少數(shù)含有侵填體。木射線細而多，色淺，肉眼下可見，徑面上有射線斑紋。

材性：材質(zhì)略硬，略重，密度為0.672g/cm3,色澤美麗；干燥慢，干后性質(zhì)穩(wěn)定，不變形，干燥過程中，稍不留意就會產(chǎn)生劈裂，能耐磨，油漆和膠連性能良好。

黃杞（Engelhardtia roxburghiana）

產(chǎn)地：中國

心邊材區(qū)別明顯至略明顯，木材灰褐色至淡紅褐色，色澤美麗，紋理直或斜，結(jié)構(gòu)累贅至中，年輪略明顯，寬。闐散孔至散孔材，管孔??；略少，早材管孔在肉眼下易見。復管孔（2至數(shù)個）普遍，徑列或斜列。軸向薄壁組織發(fā)達，以離管節(jié)線狀為主。木射線細，肉眼下略可見，徑面上有射線斑紋。

材性：材質(zhì)略輕，密度為0.569g/cm3,干燥不困難，干后少開裂，不變形。木材富有彈性，木材易加工。油漆性質(zhì)中，膠著力良好，握釘力中，但不劈裂。

楓楊（Pterocarya stenoptera）

產(chǎn)地：中國

心邊材區(qū)別不明顯，木材淺褐色微黃。木材有光澤，紋理常交錯、結(jié)構(gòu)中。年輪略明顯，寬。半散孔材至散孔材。管孔略小至中。肉眼下易見。軸向薄壁組織，擴大鏡下可見，以離管切線狀（色淺，細而多）為主，呈斷續(xù)的弦線。木射線細，在放在鏡下明晰，徑面木射線斑紋可見。

材性：材質(zhì)輕柔，密度為0.386g/cm3,干燥時容易翹曲，不耐腐，油漆和膠著性能良好，握釘國不強，但不劈裂。

春榆（Ulmus propinqua）

產(chǎn)地：中國

心邊材區(qū)別明顯，邊材窄，暗黃色，心材暗紫灰褐色。木材紋理直，結(jié)構(gòu)粗略。年輪甚明顯，寬窄極不均勻。環(huán)孔材。早材管孔大。晚材管孔小至甚小，沿年輪聚集成不連續(xù)的波浪狀排列。軸向薄壁組織不易見。木射線細而少，分布均勻徑面可見水平狀或斑點狀射線斑紋。

材性：氣干密度為0.59g/cm3，中等。干燥困難，易環(huán)裂和翹曲。不耐腐，防腐劑極易注入。

白榆（Ulmus pumila）

產(chǎn)地：中國

心邊材區(qū)別明顯，邊材黃褐色，心材暗紅褐色。木材有光澤。紋理直，結(jié)構(gòu)粗。年輪明顯，窄至甚寬，略呈波浪花形。環(huán)孔材，少數(shù)含有侵填體。晚材管孔很小，呈復管孔和管孔團的形式，組成斷續(xù)切線狀，軸向薄壁組織環(huán)管狀，通常圍繞晚材管孔波浪帶狀。木射線少，細至甚細。

材性：氣干密度為 0.639g/cm3，中等。干燥困難，收縮大，易翹曲和開裂，耐久性強，防腐處理容易。著色和油漆性質(zhì)良好。膠接容易。

大葉櫸（Zelkova schneideriana）

產(chǎn)地：中國

心邊材區(qū)別明顯。邊材寬，黃褐色或淺紅褐色，心材紅褐色。有光澤，紋理直，結(jié)構(gòu)細至中，年輪明顯，不勻，早晚材差別顯著。環(huán)孔材，早材管孔大。含紅褐樹膠。晚材管孔小，斜列，切線狀或波浪形。軸向薄壁組織傍管型。木射線中，徑面射線斑紋明顯。

材性：氣干密度為0.81g/cm3,重，干燥困難，干燥不當易裂，耐久性強，防腐處理容易。油漆和膠粘性能良好。

木荷（Schima superba）

產(chǎn)地：中國

心邊材區(qū)別不明顯。木材淺黃褐色至淺紅褐色，有光澤。紋理直或斜，結(jié)構(gòu)細。年輪略明顯，輪界有深色晚材帶。散孔材。管孔多而小，多數(shù)單獨，分布均勻，軸向薄壁組織不見。木射線甚細徑面有細密棕紅色的木射線斑紋。

材性：氣干密度為0.623g/cm3,中等。干燥易翹裂，干燥容易。木材耐腐性弱。加工容易，握釘力中，但易劈裂。油漆及膠粘性良好。

黃波羅（Phellodendron amurense）

產(chǎn)地：朝鮮、蘇聯(lián)遠東和日本

心邊材區(qū)別明顯。邊材黃白色帶灰，甚狹，一般為2-5mm；心材深栗褐色。紋理直，結(jié)構(gòu)粗，有光澤。材色和花紋均甚美觀。具苦味。年輪明顯，狹，均勻。環(huán)孔材。早材管孔中至略大，肉眼下明晰。木射線細至甚細，數(shù)少，在肉眼下略可見，色淺。

材性：材質(zhì)輕軟，密度為0.499g/cm3,油漆和膠著性能良好，握釘力中等，不易劈裂。

臭椿（Ailanthus altissima）

產(chǎn)地：中國

心邊材區(qū)別略明顯。邊材黃白色，心材淺黃褐色。紋理直，結(jié)構(gòu)粗，木材有絲絹光，味微苦。年輪明顯，寬，均勻。環(huán)孔材。早材管孔大，肉眼下明顯。含有樹膠；晚材管孔小，數(shù)少，肉眼下不見。木射線少，略寬至細，前者在肉眼下明顯，色淺，徑面射線斑紋可見，弦面射線明晰。

材性：木材重量中等，密度為0.637g/cm3,干燥容易，若處理不當，則發(fā)生翹曲，間或亦發(fā)生小裂縫；不耐腐，藍變。

苦楝（Melia azedarach）

產(chǎn)地：中國

心邊材區(qū)別明顯。邊材黃白色，甚狹；心材紫褐色至紅色。紋理直或斜，結(jié)構(gòu)粗有光澤，年輪明顯，甚寬，不勻。環(huán)孔材。早材管孔大小中等，內(nèi)眼易見，數(shù)多。含有紅褐色樹膠；晚材管孔略少，甚小至略小，肉眼下可見至不見。木射線細，色淺，肉眼下可見；徑面上有射線斑紋。

材性：木材重量中等，密度為0.6g/cm3,干燥情況良好，心材比較耐腐，但邊材容易遭受蛀蟲侵害。木材易加工，切削容易，切面頗光滑。

黃連木（Pistacia chinensis）

產(chǎn)地：中國

心邊材區(qū)別明顯。邊材灰黃或灰褐色，寬，心材黃褐色，露大氣中呈深褐色，在縱面有時具姜黃色條紋。紋理直或斜，結(jié)構(gòu)細，有光澤。年輪明顯，略寬不勻。環(huán)孔材。早材管孔大小中等，肉眼下可見。晚材管孔甚多，甚少，僅在放大鏡下可見。木射線細，肉眼下可見，色淺；徑面上有射線斑紋。

材性：材質(zhì)堅重，密度為0.764g/cm3,易干燥，但易產(chǎn)生徑向劈裂；韌性強，易干彎曲。

槭木（Acer mono）

產(chǎn)地：蘇聯(lián)、朝鮮、日本

心邊材區(qū)別不明顯，木材肉紅色，常有灰紫色夾有綠斑的假心材。紋理直，結(jié)構(gòu)細，有光澤。髓斑顯著。年輪略明顯，較狹而均勻，年輪間界以深色細線。輪界具棱角，略呈蜘蛛網(wǎng)狀。散孔材。木射線細，色淺，肉眼下明晰。徑面上射線斑紋明顯，美觀；弦面上呈短線狀，放大鏡下明顯。

材性：木材略重，硬，密度為0.709g/cm3,木材干燥慢，干燥時常有開裂，但反翹現(xiàn)象并不嚴重；耐腐性中等，防腐劑注入困難。力學強度較高，彈性大，耐磨損。

水曲柳（Fraxinus mandshurica）

產(chǎn)地：中國

心邊材區(qū)別明顯。邊材黃白色，窄；心材灰褐色。紋理直，花紋美觀，結(jié)構(gòu)粗，有光澤。年輪明顯，寬窄均勻。環(huán)孔材。早材管孔中等至大，肉眼下明顯。晚材管孔甚小在擴大鏡下可見，木射線細，肉眼下僅能分辨，色淺。

材性：木材略重硬，密度為0.686g/cm3,干燥不易，干縮性大，容易產(chǎn)生翹裂缺陷；較耐腐及耐水。材質(zhì)堅韌，抗彎性能良好。油漆和膠接性能良好。

柳桉（Shorea pclysperma）

產(chǎn)地：菲律賓

心邊材區(qū)別明顯，邊材黃色或灰褐色，狹；心材紅褐至深紅褐色帶紫，生長年輪不甚明顯，但由于干濕季節(jié)，因而有不清晰的輪層，紋理交錯，具美麗的帶狀花紋，結(jié)構(gòu)中等至粗，散孔材，管孔大，肉眼甚明晰，均勻分布含侵填體。木射線甚細，肉眼下在弦面上勉強可見。

材性：干燥狀況一般，耐久性中等。

白柳桉（Pentacme contorta）

產(chǎn)地：菲律賓

心邊材區(qū)別不十分明顯，邊材淡黃白色后轉(zhuǎn)為淡灰褐色；心材淡灰色到黃褐色帶桃色。軸向薄壁組織肉眼下不見，但在擴大鏡下可見，傍管型稀疏，短翼狀和弦向帶狀，離管型星散或圍繞樹道呈帶狀

材性：材質(zhì)輕至稍硬重，密度為0.38-0.53g/cm3,干燥慢，耐久性低，加工易，鋸切一般，刨削性能好，膠著性良好。

桃花心木（Swietenia mahagoni）

產(chǎn)地：西印度群島、南美、古巴

心邊材區(qū)別明顯，邊材白至淡黃色；心材淡紅褐色至紅褐至淡紅色帶紅，有絹絲光澤，美觀、紋理直至交錯，或帶波浪形帶狀花紋，結(jié)構(gòu)稍粗、致密。無特殊氣味，散孔材。管孔在肉眼下可見，均勻分布，多靈敏單獨，管孔內(nèi)含白色物質(zhì)或樹膠，導管在肉眼下可見。木射線在放大鏡下明晰。

材性：材質(zhì)軟硬適中，氣干密茺為0.60-0.68g/cm3,絕干密度為0.55g/cm3左右，易干燥，不易開裂和翹曲。

蘇木（Caesalpina sappan）

產(chǎn)地：越南、緬甸、印度

心邊材區(qū)別甚明顯，心材新鮮桔紅色，暴露大氣中轉(zhuǎn)深吉紅色，極鮮明悅目；邊材狹、灰白色，紋理直，結(jié)構(gòu)細而勻，生材時略具香氣，干后無顯著的氣味。徑切面木材有光澤。散孔材。生長輪明顯，略寬，通常均勻。管孔小，在肉眼下可見。

材性：干后少翹曲，若干燥不當容易發(fā)生裂隙。耐久性強。材質(zhì)甚硬重，密度為0.95g/cm3,木材加工后，刨削面很光滑。
