木門在使用過程中，有時會有所彎曲變形，那你了解它為啥變形了么？小編今天就來告訴你。

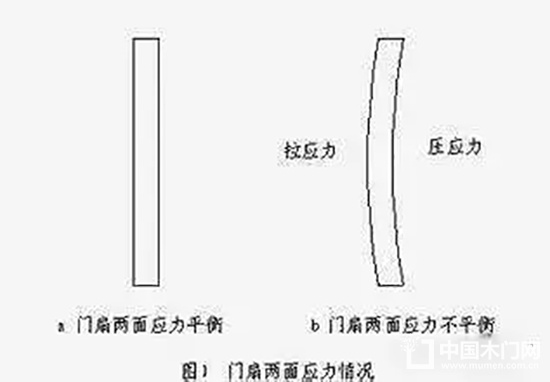

木門在使用過程中只是靠門扇左側(cè)或右側(cè)的合頁（或鉸鏈）與門框來連接的，其余部分處于自由的狀態(tài)，造成木門變形的原因在于門扇兩側(cè)的應(yīng)力不平衡。以門扇厚度中心為基準(zhǔn)，當(dāng)門扇兩面的應(yīng)力相等時，門扇處于平直狀態(tài)；當(dāng)門扇兩面的應(yīng)力不同時，應(yīng)力平衡被打破，就會出現(xiàn)彎曲變形的情況，此時門扇的弓面受到拉應(yīng)力，凹面受到壓應(yīng)力。

這種應(yīng)力不平衡是多種因素共同作用的結(jié)果，既有木質(zhì)門自身的原因也有外界環(huán)境的原因。導(dǎo)致木質(zhì)門扇產(chǎn)生變形的因素主要有產(chǎn)品的結(jié)構(gòu)、使用的材料、木門的加工工藝、木門的儲存、安裝和使用環(huán)境等。

具體分析如下

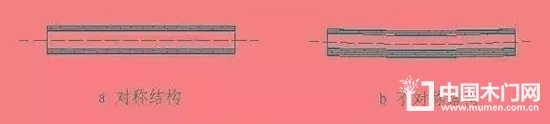

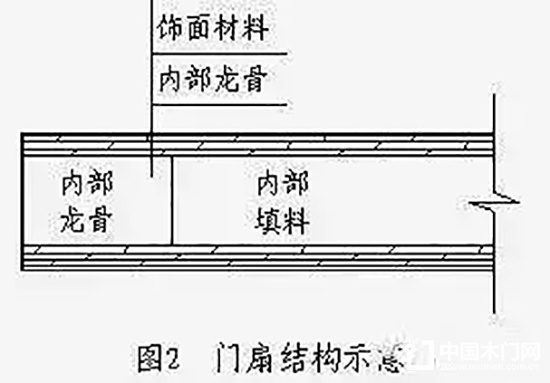

1、產(chǎn)品結(jié)構(gòu)不對稱造成變形

即門扇兩面的材料特性應(yīng)該不一致。

由于飾面材料的厚度不同，門扇兩面的膠層與門扇中心線的距離不一致，雖然膠粘劑在固化過程中產(chǎn)生的應(yīng)力大小相同但是由于力臂的不同，使得門扇產(chǎn)生彎曲變形的情況。

因此，在產(chǎn)品的生產(chǎn)過程中，必須要求飾面材料的厚度、種類、含水率、結(jié)構(gòu)相同。有些小品牌工廠在加工制作時，正面使用好的材料，背面使用價格低廉的材料，就容易產(chǎn)生變形。

2、材料選用不當(dāng)造成變形

眾所周知，木材是一種干縮濕脹的材料。在一定的含水率范圍內(nèi)，隨著木材本身含水率的變化，而帶來的木材本身尺寸、形狀的變化，這種現(xiàn)象稱為木材的干縮濕脹。由木材加工制作成的木門也會存在著這種情況。同時木材是一種各向異性的材料。不同的方向其物理、力學(xué)性能差別非常大。與門扇變形密切相關(guān)的就是木材的干縮系數(shù)，木材的不同方向，干縮系數(shù)相差比較大。木材的干縮系數(shù)弦向最大、其次是徑向，最小的是縱向。一般情況下，弦向是徑向的1.5倍，弦向和徑向是縱向的幾十到上百倍。木材的干縮濕脹隨著樹種、密度等的不同而不同。針葉材的干縮比闊葉材要??；軟闊葉材比硬闊葉材要??；密度越大，干縮越大。

木門生產(chǎn)加工所選用的主要材料是木材或人造板，在材料的選擇上應(yīng)該重點(diǎn)控制木材的含水率，使用干燥合格的木材，這樣能夠有效的降低木材的干縮和濕脹。同時要注意控制木材的含水率梯度，不能存在局部含水率過高或過低的現(xiàn)象。

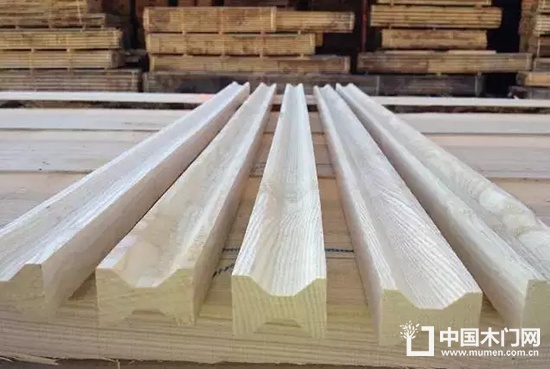

使用集成材作為門扇的內(nèi)部主要龍骨可以提高產(chǎn)品抵抗外力的能力。集成材，又稱膠合木，是將具有一定端面規(guī)格的小木條（或尺寸窄、短的小木條）的端面刨銑出互相配合的“V”型榫槽和榫頭，然后在榫槽內(nèi)涂上膠粘劑進(jìn)行長度方向膠拼（端拼），之后再沿橫向膠拼成一定寬度（橫拼）的板材，根據(jù)需要也可進(jìn)行厚度方向上的膠拼。集成材沒有破壞木材本身的結(jié)構(gòu)，能保持木材的天然紋理和質(zhì)感，克服了天然木材易變形、開裂，表面有節(jié)子、蟲眼等缺陷，抗拉和抗壓強(qiáng)度優(yōu)于木材，材質(zhì)好、尺寸穩(wěn)定性高。

3.工藝技術(shù)不合理造成變形

例如：門扇在覆貼完飾面材料后不能立即進(jìn)入下一到工序進(jìn)行加工，一方面是因?yàn)槟z粘劑沒有固化完全，另一方面是因?yàn)槟z粘劑中含有大量的水分，這些水分沒有在被膠合材料中擴(kuò)散均勻。對于采用熱壓方式加工的產(chǎn)品，其溫度比環(huán)境溫度高很多，需要在產(chǎn)品溫度與環(huán)境溫度平衡后再進(jìn)行后續(xù)的加工。這個平衡過程專業(yè)上叫“陳化”。熱壓后可以直接堆垛碼放后進(jìn)行陳化，也可以采用晾板機(jī)裝置，可以在較短的時間降低門扇的溫度，達(dá)到產(chǎn)品與環(huán)境溫度相平衡，縮短后期的陳化時間。

4、安裝不當(dāng)造成變形

木門的安裝的質(zhì)量直接影響到木門在使用中的變形情況。木門在安裝時，必須保證門框和門扇的垂直度，使門扇的重心在門扇的厚度方向的中線上，并保證開啟靈活。另外建議每樘門安裝3塊合頁，合頁安裝的位置為上下兩塊距離門扇上下約門扇高度的1/10，中間1塊合頁居中偏上。與每樘門安裝2塊合頁相比，雖然在成本上會有所增加，但是會在防止或減小門扇變形上能起到很好的作用。

5、使用不當(dāng)造成變形

木門的變形與其所處的環(huán)境有著密切的關(guān)系，在扣除木門自身的因素外，導(dǎo)致木門變形的原因在于環(huán)境的因素。由于木材本身就很容易受到周圍環(huán)境的影響，使用木質(zhì)材料加工制作的木門在環(huán)境條件（主要是溫度、濕度）變化較大時，也很容易產(chǎn)生變形。

對于條件比較惡劣的場所，如風(fēng)口處，木門在使用過程中容易產(chǎn)生變形，應(yīng)該盡量避免木門里外兩側(cè)的環(huán)境條件長時間相差較大。要特別注意采暖季節(jié)和風(fēng)大的季節(jié)。在采暖季節(jié)，應(yīng)該避免由于采暖而造成木門里外兩面所處的環(huán)境溫度長時間相差過大，避免木門一側(cè)環(huán)境過于潮濕。
