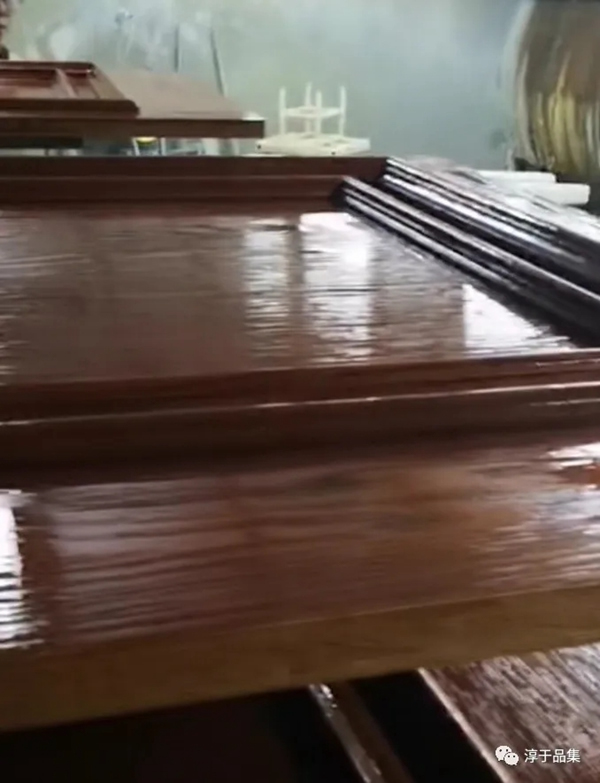

（名洋水性漆在廣東家具廠施工待干）

漆膜的干燥過程，有物理變化，也有化學(xué)反應(yīng)。干燥過程和干燥質(zhì)量，與漆膜質(zhì)量有非常緊密的聯(lián)系。也可以說，控制了干燥過程，就從很大程度上控制了漆膜的質(zhì)量。

我們經(jīng)常用到的家具漆，主要有PU\PE\NC,現(xiàn)在又用了部分水性漆和UV漆?，F(xiàn)實應(yīng)用中，水性漆的質(zhì)量最難把握，漆膜質(zhì)量最不穩(wěn)定，因為它的干燥過程相對更難控制。最不需要家具廠考慮干燥的是UV漆，漆膜通過UV生產(chǎn)線，在紫外光的作用下，形成秒干固化效果。所以，UV漆已經(jīng)被家具廠得到最大限度的應(yīng)用。

（“異型”羅馬柱噴涂UV漆,過機干燥）

今天，我們主要從PU\PE\水性漆（雙組份）體系來簡單探討漆膜干燥和質(zhì)量的關(guān)系。

上述三種涂膜體系的干燥，都有物理變化和化學(xué)反應(yīng)，只是有不同的情形。其中，物理變化主要體現(xiàn)在溶劑揮發(fā)方面。溫度越高，揮發(fā)越快；涂層越薄，揮發(fā)越快；通風(fēng)條件越好，揮發(fā)越快；環(huán)境濕度越低，揮發(fā)越快（特別是水性漆，由于其溶劑為水，晾干房一般要除濕，保持恒溫、恒濕環(huán)境）。所以化工廠在配方設(shè)計時，根據(jù)氣溫的變化會在溶劑方面做調(diào)整，如"冬用或夏用"稀釋劑。而主劑、固化劑則一般不做調(diào)整。

溶劑揮發(fā)是一個過程，化工廠稀釋劑配方設(shè)計時，就要充分考慮溶劑的揮發(fā)梯度，保障涂層溶劑的"有序"釋放。我們所感知的“表干”“指觸干”，就是指涂層中的快干溶劑首先釋放。適當(dāng)?shù)目刂票砀桑瑢τ陬A(yù)防漆膜流掛和漆膜表面灰塵有重要意義。表干越快，晾干房灰塵落下越少；但表干太快，漆膜流平性和手感必定變得越差。所以，應(yīng)用時應(yīng)該綜合考慮。

漆膜在溶劑釋放過程中，會吸收空氣中熱量和水分。所以，當(dāng)施工環(huán)境濕度偏高時，漆膜表面吸水越多，在南方的“梅雨季節(jié)”施工，特別容易出現(xiàn)“泛白”現(xiàn)象。這種現(xiàn)象，會導(dǎo)致漆膜光澤不勻，透明度變差，附著力降低，柔韌性變差。此時，我們要根據(jù)這一規(guī)律，調(diào)慢漆膜的表干速度，降低環(huán)境濕度，避免噴涂過厚。

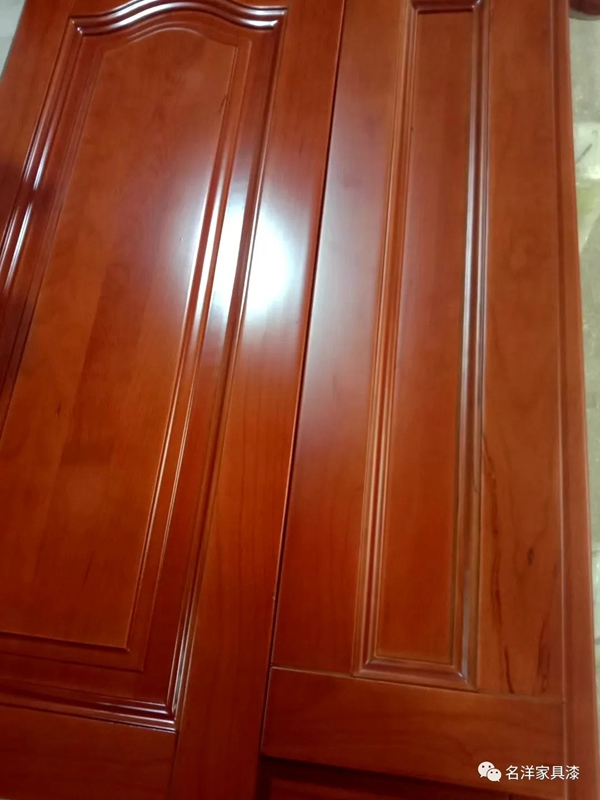

（漆膜吸水后光澤明顯不同）

漆膜實干后，一般還會有油漆氣味，這就是涂層溶劑的“后揮發(fā)份”（慢干溶劑）。涂層溶劑釋放越好，實干后，漆膜刺激性氣味越低。

表干過快，還容易“起痱子”。所以，當(dāng)施工溫度高于35℃時，應(yīng)該適當(dāng)降溫。而不是過量添加“慢干水”。

PE漆涂層表里同時干燥，表干與實干幾乎同步，所以，夏天施工沒有出現(xiàn)“起痱子”的漆膜弊病。

PE漆必須配PE專用稀釋劑，正規(guī)PE稀釋劑不同于PU稀釋劑，它不完全是揮發(fā)物，其中含有部分“苯乙烯”單體，與主劑參與反應(yīng)。與主劑有非常好的相容性，在高濕環(huán)境中，漆膜也會有相當(dāng)好的流平性，實干也很快。

然而，我們大部分未用到正規(guī)PE稀釋劑，甚至以PU底漆稀釋劑“通用”。這個錯誤是可怕的，特別是當(dāng)氣溫降低、濕度偏高時，漆膜“表干”而實不干，極易出現(xiàn)大面積漆膜后期脫層。

化學(xué)反應(yīng)主要體現(xiàn)在固化劑（或藍白水）與主劑之間的交聯(lián)反應(yīng)。它們的顯著特點是熱敏型反應(yīng)，與施工溫度成正比例關(guān)系。氣溫每上升5℃，反應(yīng)速度提高一倍。當(dāng)氣溫低于5℃時，反應(yīng)很慢，甚至不反應(yīng)。所以，當(dāng)氣溫低于5℃時，化工廠建議提升施工溫度，而不是多加固化劑（或藍白水）。隨意多加固化劑，不但達不成快干效果，還會帶來很多漆膜質(zhì)量風(fēng)險（比如開裂、脫層、變色等等）。

PU固化劑中的NCO基團與主劑中的羥基基團是實驗條件下得出的匹配性結(jié)果。家具廠最好不要隨意使用不配套的固化劑，由于沒有實驗數(shù)據(jù)，由此帶來的質(zhì)量隱患無法估計。比如，底漆固化劑與透明底主劑不配套，表面上可能干了，打磨還蠻好?？删褪墙宦?lián)不完全，噴涂很厚的底漆涂層，過幾天就很容易“下陷”。

這種長期、慢性的漆膜質(zhì)量問題，是工廠最大的質(zhì)量隱患。當(dāng)時看得見的問題，可以馬上停下來，負面影響和損失并不大，“溫水煮青蛙”式的慢性問題，或根本就無法預(yù)料到的“后期”問題，如“后期發(fā)白”“后期脫層”“后期開裂”“后期下陷”，才是真正的問題?？旄刹坏扔谄崮そ宦?lián)固化好，快干不等于漆膜硬度好。

PU固化劑不但與漆膜實干和硬度直接相關(guān)，還與漆膜的耐黃性相關(guān)。固化劑的合成大致有兩種形式：1、三羥甲基丙烷+甲苯二異氰酸酯TDI（普通型）；2、三羥+HDI合并適量TDI三聚體（耐黃型）。汽車漆能特別耐黃（戶外紫外線照射），除了汽車漆主劑的耐黃變性能特別好以外，HDI型固化劑起了決定性作用。所以，我們要評價白面漆的耐黃性能時，噴板后，置于陽光下對比“暴曬”即可辨明。

所以，漆膜干燥與材料有關(guān)，與環(huán)境有關(guān)，與施工有關(guān)，與配比有關(guān)。漆膜干燥過程和干燥質(zhì)量與漆膜質(zhì)量緊密相關(guān)。

圖文來源：名洋家具漆公眾號，侵刪
